鉄骨工事の建て入れ直し完全マニュアルと現場実務解説ガイド

鉄骨工事の建て入れ直しについて調べていると、鉄骨建方や建入れ、建込み、アンカーボルトや仮ボルト、高力ボルト、ワイヤーロープやターンバックル、JASS6の建方精度、柱の倒れの管理許容差、トランシットやレーザー鉛直器、下げ振りなど、専門用語が一気に出てきてちょっと身構えてしまうかもしれません。

「建て入れ直しの方法を知りたい」「許容誤差や検査の考え方が分からない」「高層の鉄骨建方でどこに気を付ければいいの？」といったモヤモヤを抱えたまま、現場や図面に向き合っているあなたも多いかなと思います。ここ、気になりますよね。

私自身、鉄骨工事の建て入れ直しを勉強し始めたとき、鉄骨建方の段取りと建入れの違い、建て入れ直し方法とワイヤーロープやターンバックルの使い分け、アンカーボルト精度とJASS6の管理許容差との関係あたりでよく混乱していました。

この記事では、鉄骨工事の建て入れ直しをテーマに、建入れ建込みの基本から、ワイヤーロープやターンバックルを使った建て入れ直し方法、トランシットによる測量、アンカーボルト精度や仮ボルトと本締めのポイント、高層鉄骨建方での風荷重と安全管理まで、順番にかみくだいて整理していきます。

数式だらけの構造計算というより、「現場や図面を見るときに何を意識しておくと安心か」という視点でまとめていくので、ラフな気持ちで読み進めてもらえたらうれしいです。

• 建入れ・建込み・建て入れ直しの違いと関係
• ワイヤーロープやターンバックルを使った建て入れ直し方法の基本
• アンカーボルト精度や仮ボルト・本締めと建て入れ直しのつながり
• 高層鉄骨建方における風荷重や安全管理の考え方

鉄骨工事の建て入れ直し基礎

ここでは、鉄骨建方の中で建入れや建込みがどんな位置づけなのか、その中で建て入れ直しが何をしているのかを整理していきます。　　まずは用語の違いと役割がイメージできると、そのあとに出てくるワイヤーロープやターンバックル、JASS6の管理許容差の話もかなりスッと入ってくるはずです。

特に、現場で「今やっている作業は建込みなのか、建て入れ直しなのか」「これは建方のうちなのか」というのがあいまいなままだと、工程ごとの責任範囲やチェックポイントもぼやけてしまいます。　　なので、まずは共通言語としての整理から一緒にやっていきましょう。

鉄骨建方と建入れ建込みの違い

鉄骨工事の話をしていると、鉄骨建方、建入れ、建込み、建て入れ直しがごちゃっと一緒に語られがちですが、実際にはそれぞれ役割が違います。

建方・建入れ・建込みのざっくり整理

私の中では、次のようにイメージしています。

つまり、鉄骨建方の流れの中で建込みを行い、その結果として建入れの良し悪しが決まり、必要に応じて建て入れ直しで精度を追い込んでいく、というイメージです。

もう少し現場寄りの言い方をすると、「建込み」はクレーンや玉掛け作業が中心のフェーズ、「建入れ・建て入れ直し」はどちらかというと測量と調整作業が主役になるフェーズです。　　ここを頭の中で分けておくと、誰がどのタイミングで主導して動くべきかも見えやすくなりますよ。

また、工程管理の観点では、鉄骨建方を「建込み」「建て入れ直し」「本締め」「デッキ敷き」という大きな塊で区切っておくと、出来形検査や中間検査のタイミングも決めやすくなります。　　建入れがまだ定まっていないのにデッキ材を載せ始めてしまうと、後から全体を動かしづらくなりますし、逆に、建て入れ直しが終わっていないのに本締めに入ると、調整の自由度が一気に下がってしまいます。

現場ではこれらが同時並行で進むことも多いので、まずは「どの言葉が工程で、どの言葉が精度の状態を指しているのか」を頭の中で分けておくと混乱しにくくなります。　　あなた自身が工程会議や朝礼で説明するときにも、この整理ができていると話が通じやすくなりますよ。

建て入れ直しの意味と精度

建て入れ直しは、ざっくり言うと「鉄骨建方で出てきたズレを、許容範囲内まできれいに追い込む作業」です。　　ここでいうズレは、通り芯からの芯ずれや柱の倒れなど、構造体の基本的な精度に関わる部分です。

どんなズレを相手にしているのか

代表的なのは、次のようなものですね。

• 柱の倒れ（鉛直方向のズレ）
• 通り芯からの芯ずれ（水平位置のズレ）
• 大梁のレベル誤差（高さのズレ）
• 構面のねじれや傾斜

鉄骨工事では、JASS6などで柱の倒れや芯ずれの管理許容差が決められています。　　例えば、柱の倒れが高さの千分の一以下、かつ数ミリ〜十数ミリ以下といった目安がよく出てきますが、こうした数値はあくまで一般的な目安レベルです。

ここで押さえておきたいのは、「許容差ギリギリであればいいのか」「もう少し余裕を見ておくべきなのか」という感覚です。　　設計上の管理許容差は「この範囲なら構造的に問題ない」というラインではありますが、仕上げや設備ルート、外装の納まりまで含めて考えると、余裕ゼロで攻めると後工程が苦しくなるケースも多いです。

建て入れ直しのゴールは、「これらの管理許容差の中に、構面全体をバランスよく収めること」です。　　一本だけ無理やり押さえ込んで数値を合わせても、他の柱や梁に無理な力が入ってしまえば本末転倒なので、構造体全体のバランス感覚がすごく大事になってきます。

もう一つポイントなのが、「どの段階でどこまで精度を詰めるか」という判断です。　　建方の初期段階では、全体の骨組みがまだフワフワしているので、そこまで細かい数値を追っても意味がないことがあります。ある程度構面が固まってから本格的な建て入れ直しに入ることで、作業効率も精度も両方上げていけるイメージです。

あなたが施工管理の立場であれば、「このフレームはどの段階で建て入れ直しを完了させるのか」「そのあとにどんな荷重（デッキ・配筋・コンクリート）が乗ってくるのか」まで見据えてスケジュールを組んでおくと、全体がかなり安定して回りやすくなりますよ。

建て入れ直し方法とワイヤー

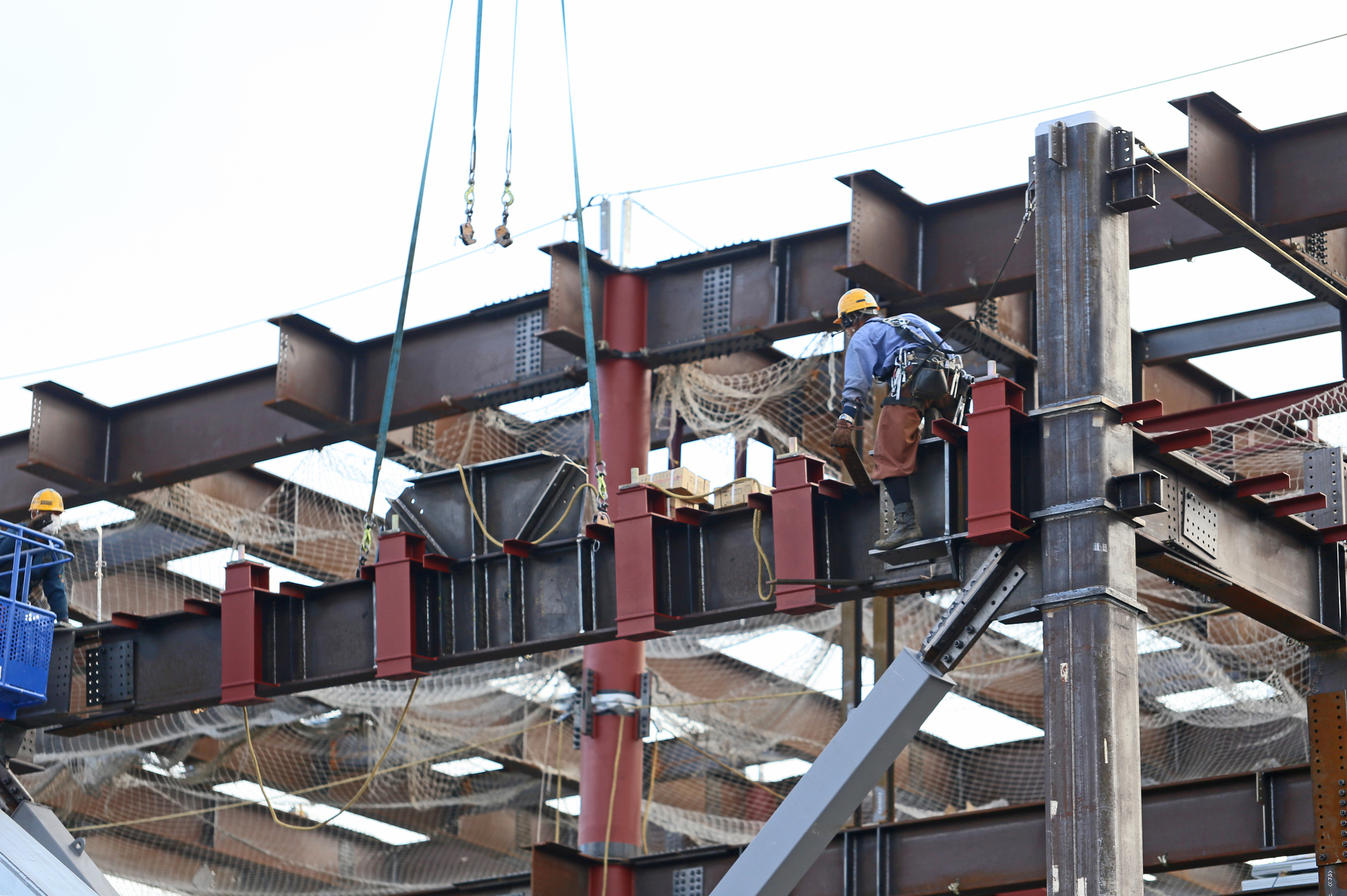

建て入れ直し方法として、現場で一番なじみがあるのがワイヤーロープを使ったやり方だと思います。　　鉄骨建方で仮ボルトを入れたあと、構面にたすき掛けでワイヤーロープを張り、レバーブロックやターンバックルで少しずつ引き寄せていくスタイルですね。

ワイヤーロープ＋レバーブロックの基本イメージ

流れとしては、おおむね次のような感じです。

1. 対象構面にワイヤーロープをたすき掛けに張る
2. レバーブロックやターンバックルをセットする
3. トランシットやレーザー鉛直器、下げ振りで倒れや芯ずれを測る
4. 少しずつテンションをかけながら再測定する
5. 許容範囲に入ったら仮ボルトを増し締めして精度を保持する

ここで大事なのは、一本のワイヤーだけを追いかけないことです。　　一本を強く引くと、構面全体のバランスが変わり、他の柱の倒れや通り芯にも影響します。　　なので、「全体がどう動いているか」をトランシットやレーザー鉛直器でこまめに確認しながら、少しずつ各ワイヤーのテンションを整えていくイメージになります。

ワイヤーロープの掛け方にもいくつかコツがあります。たすき掛けの角度が急すぎると、必要な引張力が大きくなって調整がしんどくなりますし、逆に角度が寝すぎると効きが鈍くなってしまいます。　　目安としては、構面の対角線を意識しながら、できるだけ力の方向が「倒れを戻したい方向」と素直に一致するようにレイアウトしていくと調整しやすいですよ。

建て入れ直し方法自体はシンプルに見えますが、「どの構面から順番に追い込むか」「どこで一度全体を仮締めして様子を見るか」といった段取り次第で、作業時間も出来上がりの精度も大きく変わります。　　ここは経験値がものをいう部分なので、先輩がどういう手順で進めているのかを観察して、自分なりのパターンをストックしておくとかなり武器になりますよ。

また、ワイヤーロープで引くときは「今、どこに反力が逃げているか」を常にイメージするのが大事です。　　引っ張られている柱だけではなく、隣の柱脚や梁フランジ、仮設の筋かい、控えワイヤーなど、力が伝わっていくルートをざっくりでもいいのでイメージしておくと、「ここをこれ以上引くと危ないな」という直感が働きやすくなります。　　これは図面だけではなかなか身につかない感覚なので、現場でワイヤーがどこにつながっているかをよく観察しておくと、少しずつ育っていきます。

ターンバックル治具と建て入れ

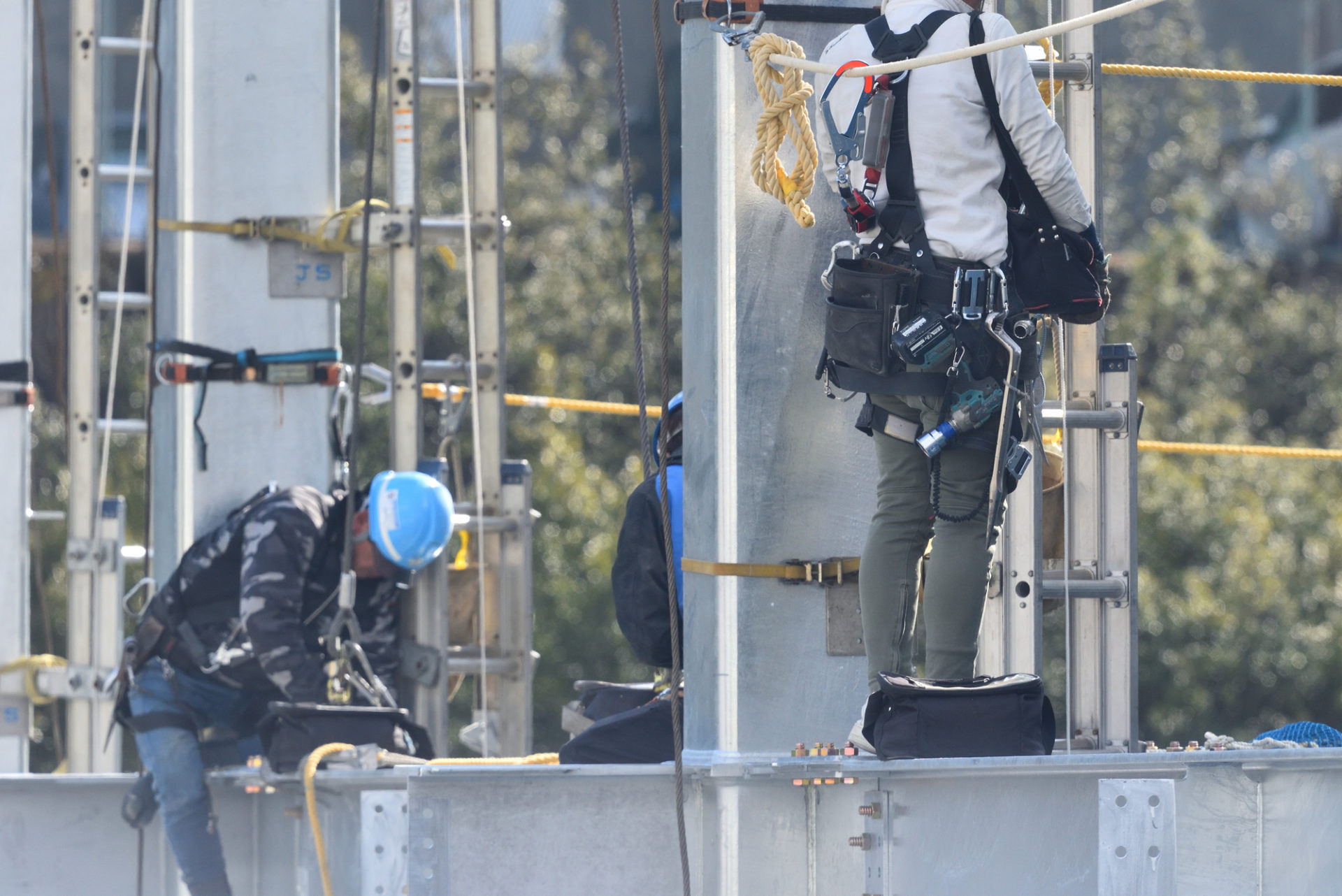

最近の現場では、ワイヤーロープだけでなく、柱継手に取り付ける建て入れ直し治具を併用するケースも増えています。　　ターンバックル治具を使うと、上層の柱の倒れをかなり細かいピッチで調整できるので、高層鉄骨建方など精度要求が高い現場で重宝します。

ターンバックルを使うメリット

• ワイヤーロープよりも短いストロークで細かく調整しやすい
• レバーブロックよりも荷重の変化をつかみやすい
• 建て入れ直し後も仮設の筋かいとして安定性に貢献してくれる

一方で、ターンバックル治具も万能ではありません。　　治具自体の強度や固定方法、溶接前にどこまで使うかといった条件を間違えると、かえって接合部に余計な応力を入れてしまうリスクもあります。

ターンバックル治具は、ワイヤーロープと組み合わせて使うことで威力を発揮します。　　大きなズレはワイヤーとレバーブロックでざっくり寄せておき、最後の数ミリをターンバックルで追い込む、というようなイメージで使い分けると、作業効率も精度も両方狙いやすくなります。

実務的には、「どの階でどこに治具を入れるか」「どのタイミングで外すか」のルール決めも重要です。　　あちこちにターンバックル治具を付けっぱなしにしておくと、後工程の足場設置やデッキ敷き、耐火被覆などの邪魔になってしまいますし、外すタイミングを間違えると、一気に柱の倒れが戻ってしまうこともあります。
なので、工程表の中に「建て入れ直し治具設置」「治具解体」のようなマイルストーンを入れて、誰が責任を持って管理するかをあらかじめ決めておくのがおすすめです。

あなたが若手のうちから意識しておくと良いのは、「ターンバックル治具は便利だけど、あくまで仮設」であるということです。本当に頼りにすべきなのは、アンカーボルト精度や部材の製作精度、仮ボルトの本数・締め付け、控えワイヤーの計画といった、より根本的な部分です。  治具は最後の微調整に使うくらいの感覚で付き合っていくと、全体としてバランスのいい建て入れ直しがしやすくなると思います。

トランシット測量と建て入れ

建て入れ直しの精度を支えているのは、言うまでもなく測量です。  トランシットやトータルステーション、レーザー鉛直器、下げ振りなどを組み合わせて、柱の倒れや芯ずれを数値でつかんでいきます。

計測器ごとの役割をざっくり整理

• トランシット・トータルステーション：通り芯や倒れの確認、構面の対角測定
• レーザー鉛直器：柱の傾きの大まかな確認、複数柱の相対比較
• 下げ振り：単柱の倒れを直感的に確認、本締め後のチェック

私が意識しているのは、「ひとつの計測器だけを信じすぎないこと」です。例えばトランシットの設置誤差や気温変化、風の影響で数値が微妙に揺れることもあります。  そんなときにレーザー鉛直器や下げ振りで感覚的な確認を挟んでおくと、「これは本当に構造体が動いているのか、計測条件のノイズなのか」が見分けやすくなります。

実際の測量では、「どこを基準点にするか」「どの順番で測るか」も重要です。  例えば、基準通り芯や既存建物との取り合い位置など、動かせないポイントを最初にしっかり押さえておき、そのうえで各柱の倒れや芯ずれを相対的に見ていくと、全体像がとてもつかみやすくなります。
対角寸法のチェックも忘れずにやっておくと、構面のねじれや菱形変形にも早めに気づけますよ。

計測データは、後で検査やトラブル対応のときに重要な証拠にもなります。  メモや台帳への手書きだけでなく、可能であればデジタルデータとして保存しておくと、「いつ、どのタイミングで、どれくらい動いたのか」が追いやすくなりますよ。最近は、トータルステーションのデータをそのままBIMモデルに取り込んだり、エクセルで自動的に合否判定を出す仕組みも増えているので、こうした仕掛けを自分なりに工夫していくのも楽しいところです。

鉄骨工事建て入れ直し手順

ここからは、鉄骨工事の建て入れ直し手順を、アンカーボルト精度や仮ボルト・本締め、検査や記録、高層建方での風荷重対策といった流れで見ていきます。  実際の現場のイメージに近い順番で追っていくので、自分が担当している部分や気になっている工程を思い浮かべながら読んでもらえるとうれしいです。

ざっくり言うと、「基礎・アンカーの確認 → 鉄骨建方・仮ボルト → 建て入れ直し → 検査 → 本締め・溶接 → 二次部材へ」という流れになっていきます。  それぞれの工程がバラバラではなく、ちゃんとつながっているんだなと感じてもらえるように、順を追って整理していきますね。

アンカーボルト精度と建て入れ

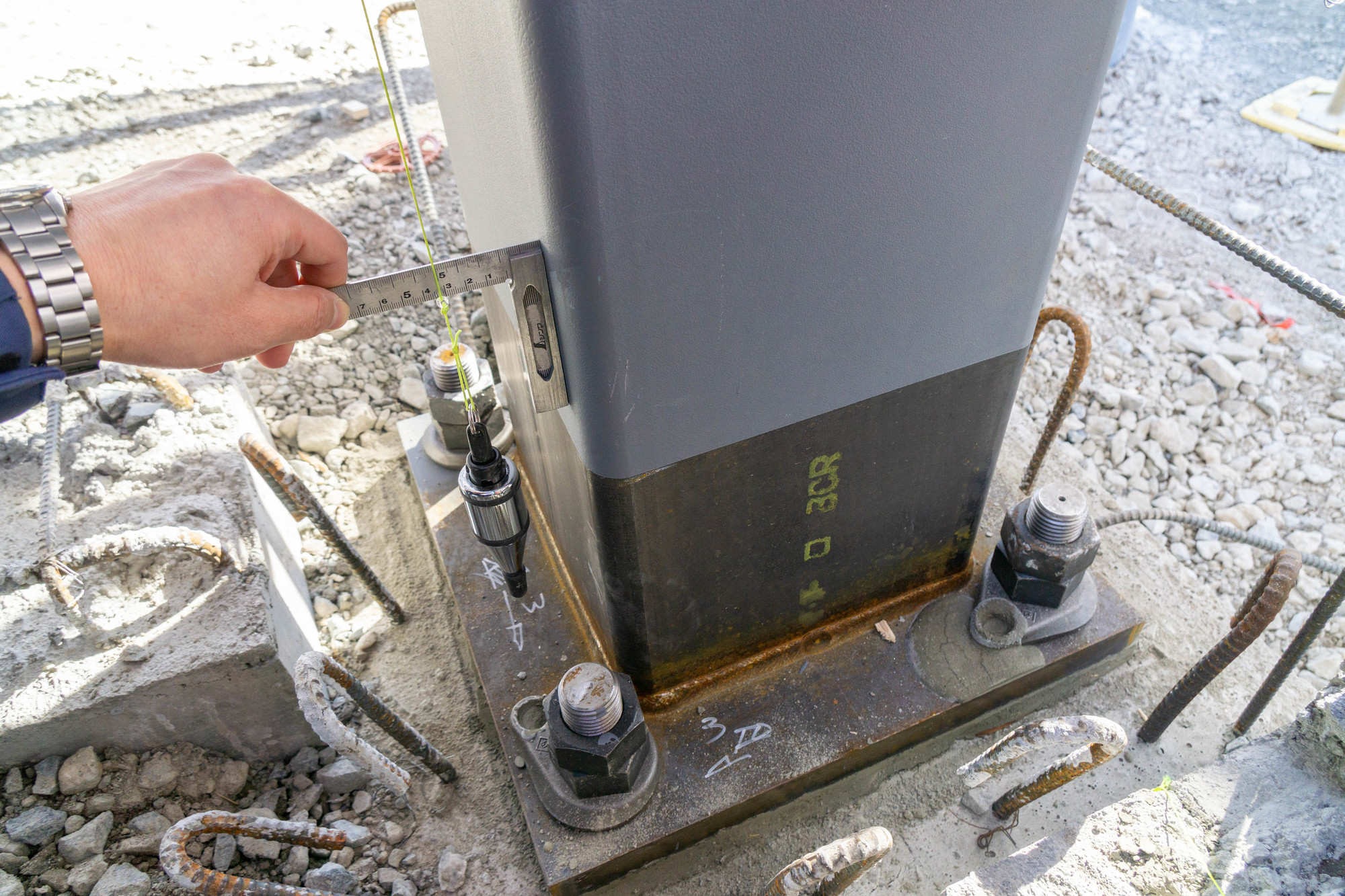

建て入れ直しの話をするとき、どうしても忘れちゃいけないのがアンカーボルト精度です。  基礎工事の段階でアンカーボルトの芯ズレやレベル誤差が大きいと、建方のときにどれだけワイヤーやターンバックルで頑張っても、柱脚のところで無理が出てしまいます。

足元の精度が建て入れ直しの限界を決める

アンカーボルトの芯ズレやレベル誤差が大きいと、次のような影響が出やすくなります。

• ベースプレートの孔とアンカーボルトが合わず、建込み自体が困難になる
• やっと入れても、片側だけナットが極端に寄ってしまう
• 柱脚で不自然な曲げやねじりが残り、建て入れ直しで調整しきれない

つまり、アンカーボルト精度は「建て入れ直しでどこまで追い込めるか」の上限を決めてしまうと言ってもいいくらい重要です。  基礎コンクリート打設後の段階で、アンカーボルトの位置・レベルをしっかり検査しておくと、後工程の建て入れ直しで「どう頑張ってもムリ」という状況をかなり減らせます。

アンカーボルト精度の確認では、単に図面との誤差だけを見るのではなく、「どの方向にずれているか」「構面全体として偏りがないか」もチェックしておきたいポイントです。  例えば、ある通り一列全部が同じ方向に数ミリずつずれている場合、構造全体としてはまだ対応しやすいですが、一箇所だけ極端に飛び出しているようなケースだと、そこが建て入れ直しのボトルネックになりがちです。

あなたが施工管理側にいるなら、「アンカー精度の検査結果を、そのまま建て入れ直し計画にフィードバックする」という意識を持っておくといいです。  例えば、ある列で芯ズレが大きいのであれば、その列の建方順序や建て入れ直しのタイミング、必要なワイヤー・ターンバックルの数などをあらかじめ盛り込んでおくイメージですね。  こうして工程間の情報をつなげていくと、現場全体の段取りがかなりスムーズになります。

仮ボルト高力ボルトと本締め

鉄骨工事では、建方のときに仮ボルトを使って部材を固定し、建て入れ直しで精度を整えてから高力ボルトで本締めしていく、という流れが基本になります。  この流れを逆にしてしまうと、建て入れ直しの自由度が一気になくなってしまうので要注意です。

仮ボルトと本締めの関係

• 建方時：仮ボルトで仮固定し、ワイヤーやターンバックルで建て入れ直しを実施
• 建て入れ直し完了後：仮ボルトを増し締めして精度を保持
• 検査完了後：高力ボルトを所定の手順で本締めする

ここで大事なのは、本締めに使う高力ボルトを仮ボルト代わりに流用しないことです。  本締めトルクをかける前に変形させてしまうと、摩擦接合の性能や締め直しの管理があいまいになり、安全性や検査の観点で悩ましい状況を招きます。

仮ボルトの本数や配置も、建て入れ直しのやりやすさに直結します。  仮ボルトが少なすぎると、構面がグラグラして建て入れ直しの力をうまく受け止められませんし、多すぎると今度は部材が動きづらくなって調整しにくくなります。  このバランス感覚は、実際に何度か建方に立ち会うと少しずつ見えてくる部分です。

本締めの段階では、「建て入れ直しで出した精度を壊さない締め付け順序」がとても重要になってきます。  例えば、構面の中央から外側に向かって順番に締めていくのか、あるいは特定の通りを優先するのか、といったルールをチーム内で共有しておかないと、せっかく合わせた柱の倒れが本締め後に微妙に崩れてしまうことがあります。
検査の前に一度、代表箇所で仮締め→本締めの影響を試してみるのも有効ですよ。

建て入れ直し注意点と検査

建て入れ直しを進めていると、「どうも数値が落ち着かない」「一箇所を合わせると別の柱が動く」といった状況に出くわすことがあります。  こういうときに無理やり作業を続けると、構造体全体に余計なストレスを溜め込んでしまうので注意が必要です。

建て入れが定まらないときのチェックポイント

• 仮ボルトの本数や締め付けトルクが不足していないか
• 仮設の筋かいやワイヤーの配置が偏っていないか
• 基礎コンクリートや地盤に沈下やひび割れが出ていないか
• 強風や温度変化（日射倒れなど）の影響を受けていないか

個人的には、「一度すべての調整を止めて、構面全体をフラットな目線で見直す時間」をどこかで必ず挟むようにしています。  ターンバックルやレバーブロックをぐいぐい回していると、どうしても局所的な数値だけを追いかけがちなので、一歩引いて全体の動き方を確認するイメージですね。

検査の場面では、「なぜこの数値になっているのか」を説明できるかどうかも大事です。  単に許容差に入っているかどうかだけではなく、アンカーボルト精度や部材製作精度、仮設の計画など、背景を含めて語れると、監理者や検査員とのコミュニケーションもかなりスムーズになります。
「多少の傾きはありますが、基礎のこの誤差をここで吸収しており、上階での累積が出ないようにこの構面で調整しています」といった説明ができると、信頼感もぐっと高まりますよ。

建て入れ検査と記録のポイント

建て入れ直しが終わったら、いよいよ検査です。  ここでの検査結果が、そのまま後々のトラブル対応や品質証明の根拠になってきます。  単に「OKだった」という感覚だけでなく、いつ・どこを・どのように測って・どんな数値だったかをきちんと残しておくことが大事です。

検査の流れのイメージ

1. トランシットやレーザー鉛直器で柱の倒れや芯ずれを再測定
2. 代表点だけでなく、構面全体のバランスも確認
3. 測定結果を図面やチェックシートに記録
4. 監理者・検査員と数値を共有し、合否判定を受ける
5. 承認後に高力ボルト本締めや溶接工程へ進む

最近は、トータルステーションやレーザースキャナのデータをそのままデジタルで保存したり、BIMモデルと重ね合わせて確認するケースも増えています。  将来的には、建て入れ直しの作業そのものもデジタルツイン的にシミュレーションしながら進めるスタイルが当たり前になるかもしれません。

検査記録のフォーマットは現場ごとに違いますが、個人的には「構面ごとのサマリー」と「代表点の詳細」の両方があると便利だなと感じています。  サマリーでは、各構面の最大偏心量や最大倒れ、平均値などを一覧にしておき、詳細ではどの柱のどの位置でどんな数値だったのかを残すイメージですね。
こうしておくと、次の工程で「このフレームを基準に墨出ししよう」といった判断もしやすくなります。

また、検査の場では「現場での生データ」と「図面上の理想形」とを頭の中でどう結びつけるかも大事です。  全てを完璧に理想どおりにするのは現実的ではないので、「どこでどれくらいの誤差を許容し、どこで厳しく管理するか」を、構造・仕上げ・設備などの関係者と早めにすり合わせておくと、後々の手戻りもかなり減らせますよ。

高層鉄骨建方と風荷重対策

建て入れ直しの難易度が一気に上がるのが、高層鉄骨建方です。  高さが増えるほど、柱の倒れが上階で大きな変位として現れますし、風荷重や温度変化の影響も無視できなくなります。

高層ならではの建て入れ直しの悩み

• 強風で構面が常に揺れており、トランシットの数値が安定しない
• 日射で一側だけ鉄骨が温められ、日射倒れが出やすい
• クレーンの揺れや作業動線の制約で、建て入れ直しのタイミングが限られる

こうした状況では、「無風で快適なときだけ建て入れ直しをしたい」と思っても、現実にはなかなかそうはいきません。  そこで大事になるのが、作業中断基準と控えワイヤーの張力管理です。

実務的には、建て入れ直しの前後で「風の弱い時間帯」を狙うのもひとつの工夫です。  朝方や夕方など、比較的風が落ち着く時間帯を狙って計測を集中させることで、数値のブレを少しでも減らすことができます。  また、気温差による部材の伸縮も無視できないので、日射の当たり方や季節による変化も、なんとなく頭の片隅に置いておくと判断がしやすくなります。

高層の建て入れ直しは、安全面の判断が一番の優先事項になります。  数値だけを追いかけてしまうと、どうしても「あと数ミリ合わせたい」と頑張りがちですが、風速や視界、作業員の疲労状況などを含めて総合的に判断し、迷ったら一度作業を止めるくらいの慎重さがちょうどいいかなと思います。
あなた自身の感覚としても、「今日はちょっとイヤな風だな」と感じたら、それをちゃんと口に出せるようになっておくと、チーム全体の安全意識も上がっていきますよ。

まとめ鉄骨工事建て入れ直しの要点

ここまで、鉄骨工事の建て入れ直しについて、建入れ建込みの基本からワイヤーロープやターンバックルを使った建て入れ直し方法、トランシット測量、アンカーボルト精度や仮ボルトと本締め、高層鉄骨建方での風荷重対策まで、ざっくり一周してきました。

この記事の内容を一言でまとめると

• 鉄骨工事の建て入れ直しは、構造安全性を左右する「精度調整の最終関門」であること
• アンカーボルト精度やベースモルタル、仮ボルト・高力ボルトの扱いなど、前後工程とのつながりがめちゃくちゃ重要であること
• ワイヤーロープやターンバックル、控えワイヤー、トランシットなどの道具は、「どの方向に、どれくらいの力を、どんな順番でかけるか」という構造力学的なセンスとセットで使う必要があること
• 高層鉄骨建方では、とくに風荷重や日射倒れ、安全衛生面を最優先にしながら、無理のない範囲で建て入れ直し精度を追い込んでいくこと

鉄骨工事の建て入れ直しは、一度理解してしまえばシンプルに見える部分も多いですが、実際の現場では「基礎の精度」「仮設計画」「工程の制約」「天候」といったいろいろな要素が絡み合います。  だからこそ、数値や許容差の知識と、現場での感覚の両方を少しずつ育てていくことが大事かなと思っています。

もし鉄骨工事そのもののグレードやキャリアパスについても気になっているなら、鉄骨工事 Mグレードとは？違いと重要性を解説のような記事もセットで読んでみてください。  鉄骨工事の建て入れ直しは、単なるひとつの作業ではなく、鉄骨工事全体の品質とキャリアの土台につながっているんだな、という感覚がつかめてくると思います。
